Λεπτομέρειες:
|

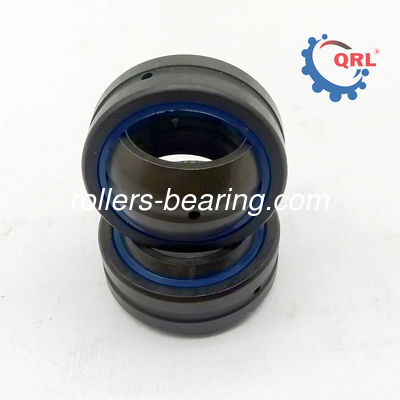

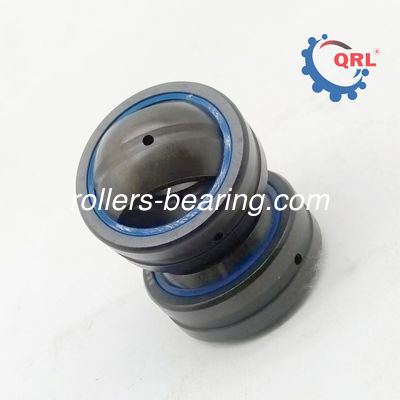

| Τύπος:: | Σφαιρικό σαφές ρουλεμάν | ΟΙ ΟΧΙ.: | ΓΕ 20 ES |
|---|---|---|---|
| Μέγεθος: | 20x35x16 MM | Ονομασία προϊόντος: | Βιομηχανικά μηχανήματα |
| Βάρος: | 0,4 kg/pcs | Τόπος προέλευσης:: | Κίνα |
| Επισημαίνω: | Σφαιρικό επίπεδο ρουλέν 20 mm,Σφαιρικό πλάνο ελαστικό 35 mm,Αδιάβροχο κάλυμμα σφράγισης Σφαιρικό επίπεδο ρουλεμάν |
||
| d | 20 χιλιοστά | Συσκευές για την κατασκευή ρυμουλκούμενων |
| D | 35 χιλιοστά | Διάμετρος εξωτερικού ρουλεμάνου |
| Β | 16 χιλιοστά | Διάμετρος Εσωτερικός δακτύλιος |
| Αρ | 30.500 Ν | Βασικό δυναμικό φορτίο, ακτινοβολία |
| Κ0r | 117.000 N | Βασική ονομαστική στατική φόρτιση, ακτινική |
| Μ | 0,4kg | Βάρος |
Σφαιρική πλάτη Περιγραφή
Τα ακτινογενή σφαιρικά επίπεδα ρυμουλκούμενα έχουν εσωτερικό δακτυλίδι με σφαιρική κόνυβη εξωτερική επιφάνεια και εξωτερικό δακτυλίδι με αντίστοιχη σφαιρική αλλά κοίλη εσωτερική επιφάνεια.
| Τύπος ρουλεμάν | Μέγεθος/mm | α/(°)≈ | ||||||||||||
| ΓΕ...Ε τύπου | ΓΕ...ΕΣ | ΓΕ...DS | Γενική Υπηρεσία... | GE...ES-2RS | d | D | Β | Γ | d1≈ | dk1 | rsmin | r1smin | Άλλα | GE...ES-2RS τύπος |
| ΓΕ4Ε | - Δεν ξέρω. | - Δεν ξέρω. | GE4C | - Δεν ξέρω. | 4 | 12 | 5 | 3 | 6 | 8 | 0.3 | 0.3 | 16 | - Δεν ξέρω. |
| GE5E | - Δεν ξέρω. | GE5DS | GE5C | - Δεν ξέρω. | 5 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - Δεν ξέρω. |
| ΓΕ6Ε | - Δεν ξέρω. | GE6DS | GE6C | - Δεν ξέρω. | 6 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - Δεν ξέρω. |
| ΓΕ8Ε | - Δεν ξέρω. | ΓΕΣΔΑ | GE8C | - Δεν ξέρω. | 8 | 16 | 8 | 5 | 10 | 13 | 0.3 | 0.3 | 15 | - Δεν ξέρω. |
| GE10E | - Δεν ξέρω. | GE10DS | GE10C | - Δεν ξέρω. | 10 | 19 | 9 | 6 | 13 | 16 | 0.3 | 0.3 | 12 | - Δεν ξέρω. |
| GE12E | - Δεν ξέρω. | GE12DS | GE12C | - Δεν ξέρω. | 12 | 22 | 10 | 7 | 15 | 18 | 0.3 | 0.3 | 10 | - Δεν ξέρω. |
| - Δεν ξέρω. | GE15ES | GE15DS | GE15C | GE15ES-2RS | 15 | 26 | 12 | 9 | 18 | 22 | 0.3 | 0.3 | 8 | 5 |
| - Δεν ξέρω. | GE17ES | GE17DS | GE17C | GE17ES-2RS | 17 | 30 | 14 | 10 | 20 | 25 | 0.3 | 0.3 | 10 | 7 |
| - Δεν ξέρω. | GE20ES | GE20DS | GE20C | GE20ES-2RS | 20 | 35 | 16 | 12 | 24 | 29 | 0.3 | 0.3 | 9 | 6 |
| - Δεν ξέρω. | GE25ES | GE25DS | GE25C | GE25ES-2RS | 25 | 42 | 20 | 16 | 29 | 35 | 0.6 | 0.6 | 7 | 4 |
| - Δεν ξέρω. | GE30ES | GE30DS | GE30C | GE30ES-2RS | 30 | 47 | 22 | 18 | 34 | 40 | 0.6 | 0.6 | 6 | 4 |
| - Δεν ξέρω. | GE35ES | GE35DS | - Δεν ξέρω. | GE35ES-2RS | 35 | 55 | 25 | 20 | 39 | 47 | 0.6 | 1 | 6 | 4 |
| - Δεν ξέρω. | GE40ES | GE40DS | - Δεν ξέρω. | GE40ES-2RS | 40 | 62 | 28 | 22 | 45 | 53 | 0.6 | 1 | 7 | 4 |
| - Δεν ξέρω. | GE45ES | GE45DS | - Δεν ξέρω. | GE45ES-2RS | 45 | 68 | 32 | 25 | 50 | 60 | 0.6 | 1 | 7 | 4 |
| - Δεν ξέρω. | GE50ES | GE50DS | - Δεν ξέρω. | GE50ES-2RS | 50 | 75 | 35 | 28 | 55 | 66 | 0.6 | 1 | 6 | 4 |
| - Δεν ξέρω. | GE55ES | GE55DS | - Δεν ξέρω. | GE55ES-2RS | 55 | 85 | 40 | 32 | 62 | 74 | 0.6 | 1 | 7 | - Δεν ξέρω. |
| - Δεν ξέρω. | GE60ES | GE60DS | - Δεν ξέρω. | GE60ES-2RS | 60 | 90 | 44 | 36 | 66 | 80 | 1 | 1 | 6 | 3 |
| - Δεν ξέρω. | GE70ES | GE70DS | - Δεν ξέρω. | GE70ES-2RS | 70 | 105 | 49 | 40 | 77 | 92 | 1 | 1 | 6 | 4 |
| - Δεν ξέρω. | GE80ES | GE80DS | - Δεν ξέρω. | GE80ES-2RS | 80 | 120 | 55 | 45 | 88 | 105 | 1 | 1 | 6 | 4 |
| - Δεν ξέρω. | GE90ES | GE90DS | - Δεν ξέρω. | GE90ES-2RS | 90 | 130 | 60 | 50 | 98 | 115 | 1 | 1 | 5 | 3 |
| - Δεν ξέρω. | GE100ES | GE100DS | - Δεν ξέρω. | GE100ES-2RS | 100 | 150 | 70 | 55 | 109 | 130 | 1 | 1 | 7 | 5 |
| - Δεν ξέρω. | GE110ES | GE110DS | - Δεν ξέρω. | ΓΕ110ES-2RS | 110 | 160 | 70 | 55 | 120 | 140 | 1 | 1 | 6 | 4 |
| - Δεν ξέρω. | GE120ES | GE120DS | - Δεν ξέρω. | GE120ES-2RS | 120 | 180 | 85 | 70 | 130 | 160 | 1 | 1 | 6 | 4 |
| - Δεν ξέρω. | GE140ES | GE140DS | - Δεν ξέρω. | GE140ES-2RS | 140 | 210 | 90 | 70 | 150 | 180 | 1 | 1 | 7 | 5 |
| - Δεν ξέρω. | GE160ES | GE160DS | - Δεν ξέρω. | GE160ES-2RS | 160 | 230 | 105 | 80 | 170 | 200 | 1 | 1 | 8 | 6 |
| - Δεν ξέρω. | GE180ES | GE180DS | - Δεν ξέρω. | GE180ES-2RS | 180 | 260 | 105 | 80 | 192 | 225 | 1.1 | 1.1 | 6 | 5 |
| - Δεν ξέρω. | GE200ES | GE200DS | - Δεν ξέρω. | GE200ES-2RS | 200 | 290 | 130 | 100 | 212 | 250 | 1.1 | 1.1 | 7 | 6 |
Σφαιρική πλάτηΠαράδοση
Σύμφωνα με τις διάφορες εφαρμογές, μπορούν να επιλεγούν ρουλεμάνια χωρίς εσωτερικό δαχτυλίδι ή ρουλεμάνιο βελόνων και συστατικά κλουβιών. the journal surface and shell hole surface matching the bearing are directly used as the inner and outer rolling surfaces of the bearing to ensure the load capacity and running performance Same as the bearing with ring, η σκληρότητα, η ακρίβεια επεξεργασίας και η ποιότητα της επιφάνειας της επιφάνειας διαδρομής του άξονα ή της τρύπας του σπιτιού πρέπει να είναι παρόμοιες με την διαδρομή του δαχτυλιδιού ρουλευτή.Αυτό το είδος ρουλεμάν μπορεί να αντέξει μόνο ακτινοβολία φορτίο.
