Λεπτομέρειες:
|
| Τύπος:: | Σφαιρικό σαφές ρουλεμάν | Οικουμενικός αριθμός: | GE25ES |
|---|---|---|---|

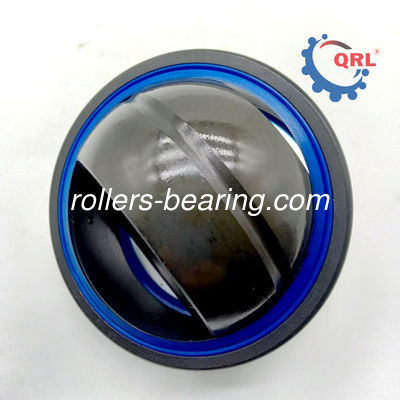

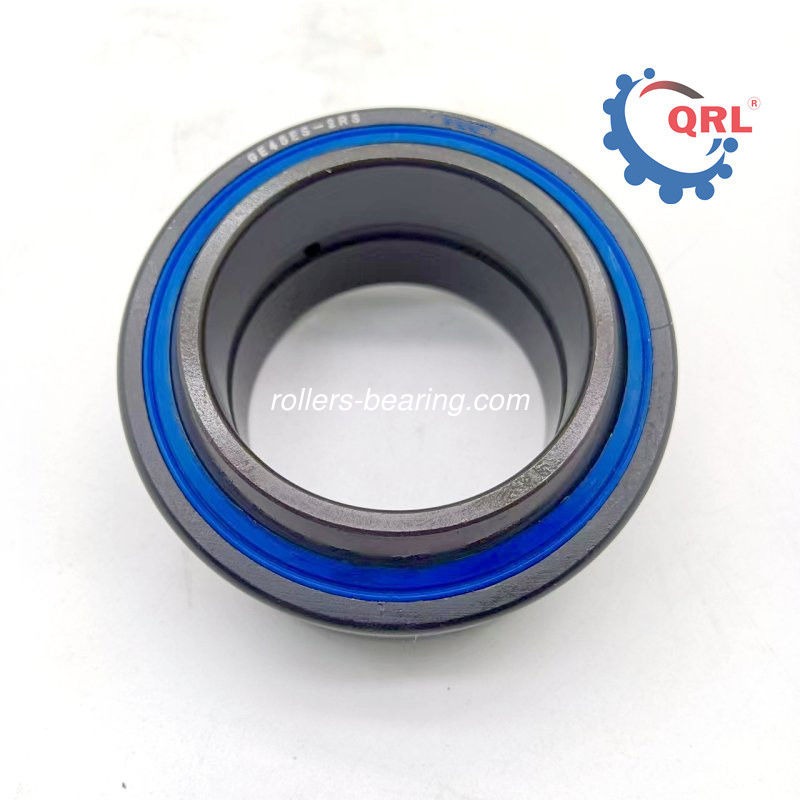

| ΟΙ ΟΧΙ.: | GE 45 ES-2RS | Ονομασία προϊόντος: | Για αυτοκίνητο |
| Μέγεθος: | 45x68x32 χιλιοστά | Εκτίμηση ακρίβειας:: | P4 P5 P6 P2 |
| Βάρος: | 00,31 kg/τ.μ. | Τόπος προέλευσης:: | Κίνα |
| Επισημαίνω: | 45x68x32 σφαιρικά επίπεδα ρυμουλκούμενα,Radial Spherical Plain Bearings |
||
| Αριθμός τμήματος | ΓΕ 45 ES |
| Σύστημα μέτρησης | Μετρική |
| Τύπος ρουλεμάν | Καθαρό ρουλεμάν |
| Τύπος κοινού ρουλεμάνου | Ραδιακό |
| Για την κατεύθυνση φορτίου | Συνδυασμένη ακτινοβολία και ώθηση |
| Σχήμα εσωτερικού δακτυλίου | Στρίψιμο |
| Σχήμα εξωτερικού δακτυλίου | Στρίψιμο |
| Τύπος σφραγίδας | Ανοιχτό |
| Μπόρε Ντία | 45 χιλιοστά |
| Ανεκτικότητα στη βαρετότητα | -0,012mm έως 0 |
| Εξωτερική Δία | 68 mm |
| Εξωτερική ανοχή | -0.013mm έως 0 |
| Ονομαστικό πλάτος | 32 mm |
| Ονομαστική ανοχή πλάτους | -0,12mm έως 0 |
| Διάμετρος εξωτερικού δακτυλίου | 25 χιλιοστά |
| Ευρύτητα Εξωτερική ανοχή δακτυλίου | -0,3mm έως 0 |
| Γωνία κλίσης | 7° |
| Διάμετρος αγωνιστικού δρόμου Εσωτερικός δακτύλιος | 60 χιλιοστά |
Σφαιρικό πλάνο Περιγραφή
Το σφαιρικό ρυμουλκούμενο είναι ένα βαρύ φορτίο αυτοαποκατευθυνόμενο κινούμενο ρυμουλκούμενο.
| Τύπος ρουλεμάν | Μέγεθος/mm | α/(°)≈ | ||||||||||||
| ΓΕ...Ε τύπου | ΓΕ...ΕΣ | ΓΕ...DS | Γενική Υπηρεσία... | GE...ES-2RS | d | D | Β | Γ | d1≈ | dk1 | rsmin | r1smin | Άλλα | GE...ES-2RS τύπος |
| ΓΕ4Ε | - Δεν ξέρω. | - Δεν ξέρω. | GE4C | - Δεν ξέρω. | 4 | 12 | 5 | 3 | 6 | 8 | 0.3 | 0.3 | 16 | - Δεν ξέρω. |
| GE5E | - Δεν ξέρω. | GE5DS | GE5C | - Δεν ξέρω. | 5 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - Δεν ξέρω. |
| ΓΕ6Ε | - Δεν ξέρω. | GE6DS | GE6C | - Δεν ξέρω. | 6 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - Δεν ξέρω. |
| ΓΕ8Ε | - Δεν ξέρω. | ΓΕΣΔΑ | GE8C | - Δεν ξέρω. | 8 | 16 | 8 | 5 | 10 | 13 | 0.3 | 0.3 | 15 | - Δεν ξέρω. |
| GE10E | - Δεν ξέρω. | GE10DS | GE10C | - Δεν ξέρω. | 10 | 19 | 9 | 6 | 13 | 16 | 0.3 | 0.3 | 12 | - Δεν ξέρω. |
| GE12E | - Δεν ξέρω. | GE12DS | GE12C | - Δεν ξέρω. | 12 | 22 | 10 | 7 | 15 | 18 | 0.3 | 0.3 | 10 | - Δεν ξέρω. |
| - Δεν ξέρω. | GE15ES | GE15DS | GE15C | GE15ES-2RS | 15 | 26 | 12 | 9 | 18 | 22 | 0.3 | 0.3 | 8 | 5 |
| - Δεν ξέρω. | GE17ES | GE17DS | GE17C | GE17ES-2RS | 17 | 30 | 14 | 10 | 20 | 25 | 0.3 | 0.3 | 10 | 7 |
| - Δεν ξέρω. | GE20ES | GE20DS | GE20C | GE20ES-2RS | 20 | 35 | 16 | 12 | 24 | 29 | 0.3 | 0.3 | 9 | 6 |
| - Δεν ξέρω. | GE25ES | GE25DS | GE25C | GE25ES-2RS | 25 | 42 | 20 | 16 | 29 | 35 | 0.6 | 0.6 | 7 | 4 |
| - Δεν ξέρω. | GE30ES | GE30DS | GE30C | GE30ES-2RS | 30 | 47 | 22 | 18 | 34 | 40 | 0.6 | 0.6 | 6 | 4 |
| - Δεν ξέρω. | GE35ES | GE35DS | - Δεν ξέρω. | GE35ES-2RS | 35 | 55 | 25 | 20 | 39 | 47 | 0.6 | 1 | 6 | 4 |
| - Δεν ξέρω. | GE40ES | GE40DS | - Δεν ξέρω. | GE40ES-2RS | 40 | 62 | 28 | 22 | 45 | 53 | 0.6 | 1 | 7 | 4 |
| - Δεν ξέρω. | GE45ES | GE45DS | - Δεν ξέρω. | GE45ES-2RS | 45 | 68 | 32 | 25 | 50 | 60 | 0.6 | 1 | 7 | 4 |
| - Δεν ξέρω. | GE50ES | GE50DS | - Δεν ξέρω. | GE50ES-2RS | 50 | 75 | 35 | 28 | 55 | 66 | 0.6 | 1 | 6 | 4 |
| - Δεν ξέρω. | GE55ES | GE55DS | - Δεν ξέρω. | GE55ES-2RS | 55 | 85 | 40 | 32 | 62 | 74 | 0.6 | 1 | 7 | - Δεν ξέρω. |
| - Δεν ξέρω. | GE60ES | GE60DS | - Δεν ξέρω. | GE60ES-2RS | 60 | 90 | 44 | 36 | 66 | 80 | 1 | 1 | 6 | 3 |
| - Δεν ξέρω. | GE70ES | GE70DS | - Δεν ξέρω. | GE70ES-2RS | 70 | 105 | 49 | 40 | 77 | 92 | 1 | 1 | 6 | 4 |
| - Δεν ξέρω. | GE80ES | GE80DS | - Δεν ξέρω. | GE80ES-2RS | 80 | 120 | 55 | 45 | 88 | 105 | 1 | 1 | 6 | 4 |
| - Δεν ξέρω. | GE90ES | GE90DS | - Δεν ξέρω. | GE90ES-2RS | 90 | 130 | 60 | 50 | 98 | 115 | 1 | 1 | 5 | 3 |
| - Δεν ξέρω. | GE100ES | GE100DS | - Δεν ξέρω. | GE100ES-2RS | 100 | 150 | 70 | 55 | 109 | 130 | 1 | 1 | 7 | 5 |
| - Δεν ξέρω. | GE110ES | GE110DS | - Δεν ξέρω. | ΓΕ110ES-2RS | 110 | 160 | 70 | 55 | 120 | 140 | 1 | 1 | 6 | 4 |
| - Δεν ξέρω. | GE120ES | GE120DS | - Δεν ξέρω. | GE120ES-2RS | 120 | 180 | 85 | 70 | 130 | 160 | 1 | 1 | 6 | 4 |
| - Δεν ξέρω. | GE140ES | GE140DS | - Δεν ξέρω. | GE140ES-2RS | 140 | 210 | 90 | 70 | 150 | 180 | 1 | 1 | 7 | 5 |
| - Δεν ξέρω. | GE160ES | GE160DS | - Δεν ξέρω. | GE160ES-2RS | 160 | 230 | 105 | 80 | 170 | 200 | 1 | 1 | 8 | 6 |
| - Δεν ξέρω. | GE180ES | GE180DS | - Δεν ξέρω. | GE180ES-2RS | 180 | 260 | 105 | 80 | 192 | 225 | 1.1 | 1.1 | 6 | 5 |
| - Δεν ξέρω. | GE200ES | GE200DS | - Δεν ξέρω. | GE200ES-2RS | 200 | 290 | 130 | 100 | 212 | 250 | 1.1 | 1.1 | 7 | 6 |
Σφαιρικό πλάνοΠαράδοση
Σύμφωνα με τις διάφορες εφαρμογές, μπορούν να επιλεγούν ρουλεμάνια χωρίς εσωτερικό δαχτυλίδι ή ρουλεμάνιο βελόνων και συστατικά κλουβιών. the journal surface and shell hole surface matching the bearing are directly used as the inner and outer rolling surfaces of the bearing to ensure the load capacity and running performance Same as the bearing with ring, η σκληρότητα, η ακρίβεια επεξεργασίας και η ποιότητα της επιφάνειας της επιφάνειας διαδρομής του άξονα ή της τρύπας του σπιτιού πρέπει να είναι παρόμοιες με την διαδρομή του δαχτυλιδιού ρυμουλκού.Αυτό το είδος ρουλεμάν μπορεί να αντέξει μόνο ακτινοβολία φορτίο.
